户外led全彩大屏幕是如何布线的?

日期:2019-12-17
作者:唯峰科技

户外led全彩大屏幕的故障有很多都是因为安装不当引起的,所以在安装led全彩大屏幕需要严格按照步骤来操作,特别是第一次安装的时候,这样可以减少错误发生,下面一起来看看户外led全彩大屏幕安装时布线方法如下:

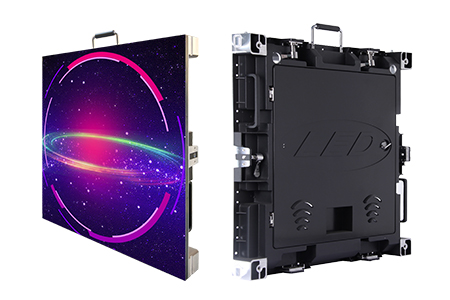

户外led全彩大屏幕
1.检查电源电压:找出直流正负连接开关电源,将220V电源线连接到开关电源,(确认连接正确后,连接到AC或者NL接线柱)然后插上电。这个时候我们会发现电源灯会亮,然后用万用表直流档测量一下V+和V-之间的电压,确保电压在4.8V-5.1V之间,旁边有个旋钮,可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命,在亮度要求不高的场合,可以把电压调节到4.5V-4.8之间。确认电压没有问题后,断开电源,继续组装其他部分。

2.先把电源关闭

将V+连接红色线,V-连接黑线,分别连接到控制卡和LED单元板,黑线接控制卡和电源的GND。红线连接控制卡的+5V和单元板的VCC。每个单元板1条电源线。完成后,请检查,连接是否正确。

3.连接控制和单元板

用做好的排线,连接。注意方向,不能接反。请注意,单元板2个16PIN的接口,1个是输入,1个是输出,靠近74HC245/244的是输入,将控制卡连接到输入。输出连接到下一个单元板的输入。

4.连接RS232数据线

将做好的数据线一头连接电脑的DB9串口,另一头连接控制卡,将DB9的5脚(棕)连接到控制卡的GND,将DB9的3脚(棕白)连接到控制卡的RS232-RX。如果你的PC没有串口,可以到电脑城买条USB转RS232串口的转换线。


5.再次检查连线

是否正确,黑线连接的是-V和GND。红线连接的是+V和VCC +5V。

户外led全彩大屏幕的安装和布线需要注意的事项:

led全彩大屏幕安装在户外,经常日晒雨淋,风吹尘盖,工作环境恶劣。电子设备被淋湿或严重受潮会引起短路甚至起火,引发故障甚至火灾,造成损失。屏体及屏体与建筑的结合部必须严格 防水防漏;屏体要有良好的排水措施,一旦发生积水能顺利排放。户外led全彩大屏幕可能会受到雷电引起的强电强磁袭击,在led显示屏及建筑物上安装避雷装置。


户外led全彩大屏幕主体和外壳保持良好接地,接地电阻小于3欧姆,使雷电引起的大电流及时泄放。环境温度变化极大。LED显示屏工作时本身就要产生一定的热量,如果环境温度过高而散热又不良,集成电路可能工作不正常,甚至被烧毁,从而使显示系 统无法正常工作。安装通风设备降温,使屏体内部温度在-10℃~40℃之间。户外led全彩大屏幕背后上方安装 轴流风机,排出热量。选用工作温度在 -40℃~80℃之间的工业级集成电路芯片,防止冬季温度过低使显示屏不能启动。
