LED电子显示屏显示原理及各种信号介绍分析
日期：2019-11-25 作者：唯峰科技

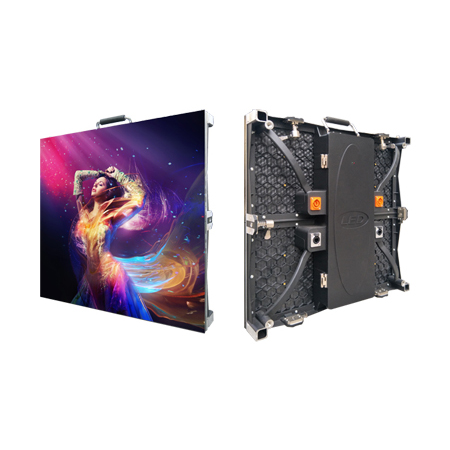

led电子显示屏一共有五种信号，这五种信号必须经过协调才能完成数据传输，才能完成显示工作。今天主要为你们简单介绍下LED电子显示屏显示原理介绍及信号走向分析。
实际情况是，集线器交换台是数据传输中的最后一个链路，所有信号都可以在集线器交换台上找到。集线器开关板是将控制板发出的信号分成几条支流的卡板，也称为裂片板。在正常情况下，它是根据led电子显示屏本身的垂直数目来确定的。
显示屏包含各种信号，信号从集线板开始，并连接到单元板或模块以完成数据传输。除了作为串行传输的数据信号外，其他信号都是并行传输的。对各种信号效应的分析如下：
(1)clk时钟信号：提供给移位寄存器的移位脉冲，每个脉冲都会导致数据移入或移出一位元。数据口上的数据必须与时钟信号相协调才能正常传输数据。数据信号的频率必须是时钟信号频率的1/2。在任何情况下，当时钟信号异常时，整个盘会显示无序。
(2)stb锁定信号：当数据传输过程中完成时，stb锁定信号是有效的。移位寄存器中的数据被锁定，其数据内容被驱动电路点亮以显示led。然而，由于驱动电路是由启动信号控制的，其照明的前提必须是使能量开放。锁定信号还必须与时钟信号协调，以显示完整的图像。在任何情况下，当锁定信号异常时，整个车牌会显示混乱。
(3)启用信号：全屏亮度控制信号，也用于显示屏消去。只需调整其占用率，以控制亮度的变化。当启用信号出现异常时，整个led电子显示屏将呈现不亮、不暗或不跟随的状态。
(4)彩色数据信号：提供显示图像所需的数据。它必须与时钟信号协调，才能将数据传输到任何显示点。一般情况下，显示中的红色、绿色和蓝色数据信号是分开的。如果一个数据信号短路到正极或负极，则对应的颜色会显得完全明亮或不明亮。当数据信号挂起时，会显示相应的颜色。情况是不确定的。
(5)abcd线信号：只在动态扫描显示时存在。abcd实际上是一个二进制数，a是最低位。如果二进制意味着abcd信号控制的最大范围是16行（000-1111），在1/4扫描中，只要有ab信号可用，因为ab信号的表示范围是4行（00-11）。当线路控制信号出现异常时，会出现显示错位、高亮或图像重叠等现象。
所述led电子显示屏由数据采集系统、控制系统和显示系统组成。数据信号的方向是：外围计算机dvi图形卡-数据发送卡-数据接收卡-集线器开关板-显示屏幕。
显示屏包含各种信号，信号从集线板开始，并连接到单元板或模块以完成数据传输。除了作为串行传输的数据信号外，其他信号都是并行传输的。对各种信号效应的分析如下：
(1)clk时钟信号：提供给移位寄存器的移位脉冲，每个脉冲都会导致数据移入或移出一位元。数据口上的数据必须与时钟信号相协调才能正常传输数据。数据信号的频率必须是时钟信号频率的1/2。在任何情况下，当时钟信号异常时，整个盘会显示无序。
(2)stb锁定信号：当数据传输过程中完成时，stb锁定信号是有效的。移位寄存器中的数据被锁定，其数据内容被驱动电路点亮以显示led。然而，由于驱动电路是由启动信号控制的，其照明的前提必须是使能量开放。锁定信号还必须与时钟信号协调，以显示完整的图像。在任何情况下，当锁定信号异常时，整个车牌会显示混乱。
(3)启用信号：全屏亮度控制信号，也用于显示屏消去。只需调整其占用率，以控制亮度的变化。当启用信号出现异常时，整个led电子显示屏将呈现不亮、不暗或不跟随的状态。
(4)彩色数据信号：提供显示图像所需的数据。它必须与时钟信号协调，才能将数据传输到任何显示点。一般情况下，显示中的红色、绿色和蓝色数据信号是分开的。如果一个数据信号短路到正极或负极，则对应的颜色会显得完全明亮或不明亮。当数据信号挂起时，会显示相应的颜色。情况是不确定的。
(5)abcd线信号：只在动态扫描显示时存在。abcd实际上是一个二进制数，a是最低位。如果二进制意味着abcd信号控制的最大范围是16行（000-1111），在1/4扫描中，只要有ab信号可用，因为ab信号的表示范围是4行（00-11）。当线路控制信号出现异常时，会出现显示错位、高亮或图像重叠等现象。
