如何自动控制led电子显示屏的亮度

日期:2019-12-04
作者:唯峰科技

LED电子显示屏在当今的社会生活中随处可见,尤其是在晚上,在黑暗的环境中,除了提供显示信息的功能外,LED屏不能让人觉得太刺眼,影响视线或交通。白天,随着环境亮度的增加,显示屏的亮度也需要提高,才能达到良好的显示效果。因此,LED显示屏需要根据环境亮度自动调节显示亮度。下面深圳唯峰科技来给大家简单介绍如何实现LED电子显示屏的亮度自动调节功能。

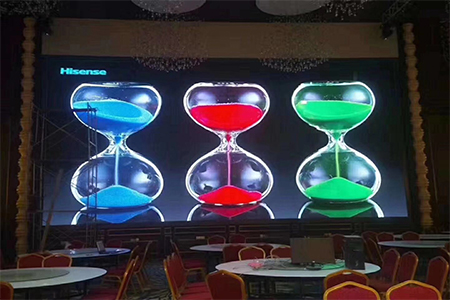

led电子显示屏


LED电子显示屏是由许多独立像素组成的,由于像素的分离,LED电子屏的控制和驱动只能进行数字化。这些像素的发光状态是由控制器同步控制并独立驱动的,真正的彩色视频展示意味着每个像素的亮度应该在需要的扫描时间内分别控制并同步控制。led大屏幕是由数万像素组成的,这使得系统比双值显示大屏幕更复杂,并对整体数据传输速度提出更高的要求。对于每个像素都设置一个普通的D / a是很不现实的。我们必须找到一个解决方案,使系统的复杂性最小化并达到最高的性能。根据视觉的原理,人们对像素的平均亮度的感知取决于它的亮度/失效周期。也就是说,可以通过调整像素的亮度/占空比来控制亮度。对于LED电子显示屏,这意味着只要将表示像素亮度的数字转换为像素发光的时间(D/T转换),就实现了亮度的D/A转换。

让led电子显示屏数据的刷新周期n位二进制数D = bi2i (Bi = 0或1)控制任意像素的亮度,和相应的发光时间吨到D,然后像素发光的责任周期/灭绝是D =吨/ Ts = D = bi2i。表达式可以通过预置的减法计数器实现,但是如果对每个像素使用计数器,则显示电路将非常复杂。上述公式写成:吨= Ts bi2i,这意味着吨可以分为几个时期,因为当它足够小,吨合成视觉效果的几个独立的时间是一样的连续吨同样的总长度。因此,一般来说,对于n位二进制数据D = bi2i,将Ts分为n个段,选取合适的时间分割函数f (i),使第一个段Ti = Ts f (i),其中0 < f (i) < 1, i = 0,1,…n - 1。在电路实现中,我们尝试将像素in Ti的亮度/消光时间由D的n位Bi控制,使Ton= Ti Bi = Ts f (i) Bi,则D = Ton/Ts = Ti Bi /Ts = f (i) Bi。

这是像素的占空比,由于函数f(i)可以对所有像素都是通用的,上面的公式显示让整个显示屏上的所有像素都可以独立并同步通过使用f(i)来控制每个像素。对于单个像素,图1中的电路可以实现上述公式,SFR为8位寄存器,时间分割函数f(i)的波形。


LED电子显示屏显示的驱动电路通常采用“串行移位+锁存+驱动”的结构,以最小化数据传输线路。为了同时在整个屏幕上实现上位模式,需要将所有ST信号统一在F (i)控制下,当然这样做的前提是要求移位寄存器在控制数据中存储每个像素相同的权值,这可以通过预处理数据来实现。


在高速道路上安装高亮度LED电子显示屏,会给司机师傅带来很大的麻烦。如果稍不注意,它会分散你的注意力,甚至影响你的视力。针对这种情况,政府采取了一些措施来限制LED显示屏的开关时间和亮度。当然,LED电子显示屏厂家对此也采取了实际行动,即研制的LED显示屏可以根据环境亮度自动调节亮度,也可以达到节能效果,从而减少对人的干扰。
