led电子屏厂家为你解密LED控制系统的硬件设计?

日期:2019-11-27
作者:唯峰科技

随着led市场需求的不断扩大,应用场景不断增多,led电子屏行业依旧处于高速发展之中,据相关机构预计,在2021年全球led显示屏市场价值将达到9173.47亿美元,led显示屏控制系统作为led显电子显示屏的核心部位,无疑在推动led显示屏行业发展过程中发挥至关重要的作用。然而市场上各种各样的LED电子屏系统,让我们眼花缭乱,LED显示屏控制系统硬件却有许多的相同之处,如高端产品全彩LED显示屏,它的控制系统多采用ARM,CPLD,PAG等芯片,全彩屏的成本较高,技术也相对复杂,对硬件的品质的要求也相对要严格一些。而单色LED显示屏则不然,因单色LED显示屏主要应用在普通门面招牌等处,所以对控制系统的硬件要求比较宽松。 下面由深圳led电子屏厂家细数LED显示屏控制系统硬件设计主要有以下几点:

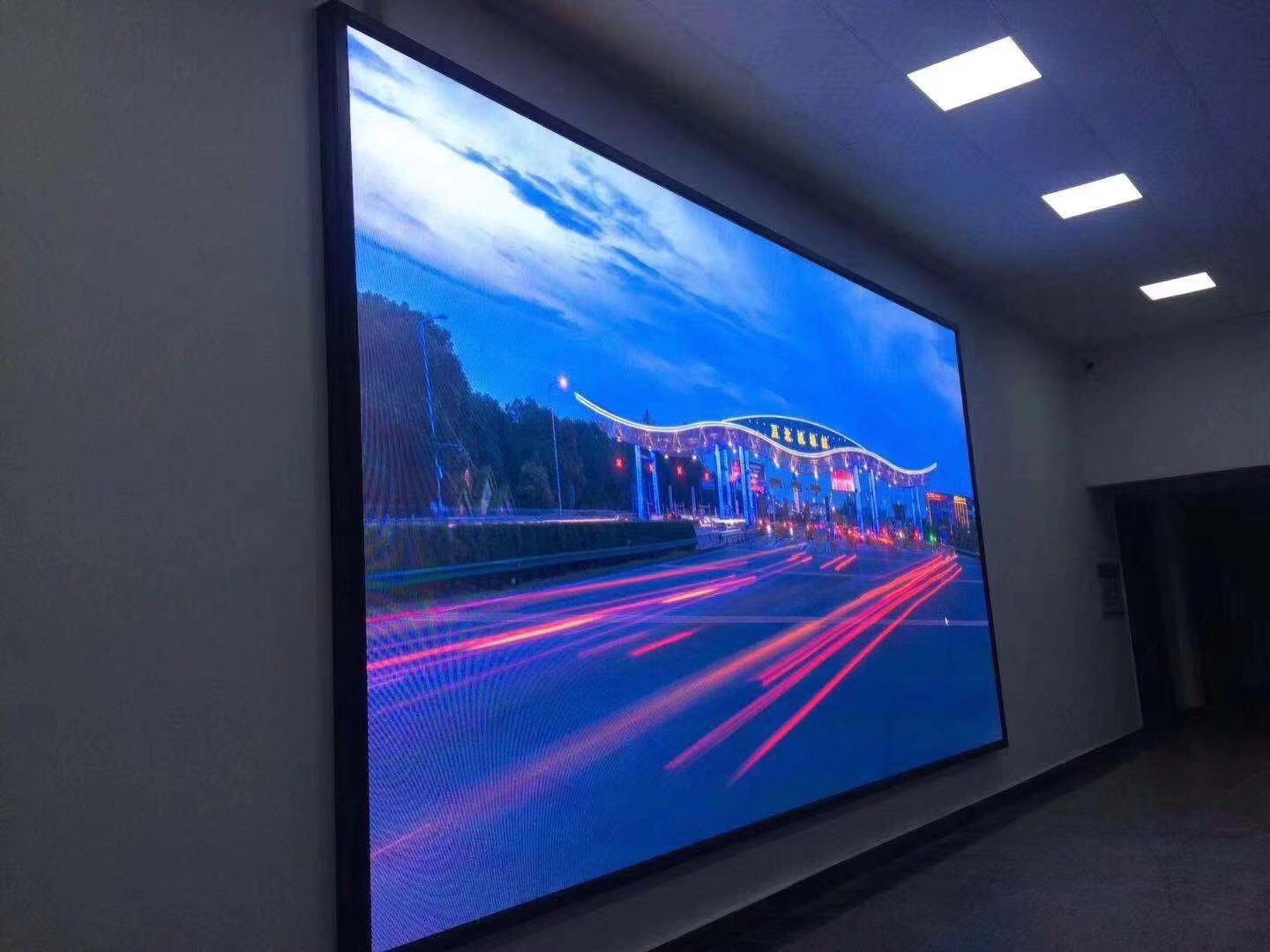

led电子屏


1.系统工作过程: 软件控制系统主要完成的任务为图文编辑、字模提取与保存、图像预览与文件传输;无线传输系统主要完成文件信息由PC机传输至LED电子屏,硬件控制系统中LED点阵主要任务是通过电流控制完成信息显示,通过单片机的扫描驱动方式的控制对LED点阵行列驱动,实现设备的驱动并最终实现接收的图文显示功能。

2.计算机软件模块分析与设计软件模块分为编辑部分和控制通讯部分,编辑部分实现图文文件的编辑功能,通讯部分通过RS-232C串口通讯完成文件到单片机存储模块的传输。通讯部分将在第三章做详细的介绍。 系统设计采用Windows操作系统下,开启文本编辑窗口,客户区内像素点采用与实际LED点阵显示屏像素点相同,功能类似Word文档编辑工具,包括编辑模块、绘图模块、文字编辑模块、颜色控制模块、显示效果加载模块、预览模块、信息下载模块。

3.通讯部分:做为一个LED电子屏控制系统的通讯应该有两个独立的通讯端口,即两个串口。而我选用的单片机只有一个串口,这就要相应的把一个串口做为两个串口来用,这样会带来任务竟争和分配的问题,本设计中在外部设置了一个硬件开关用发两个外部任务的切换,一个用于接收外部计算机的数据通讯用。一个用于向外部显示屏发送数据用。硬件开关使用的是74HC125芯片,74HC125是三态输出高有效四总线缓冲门,设计见本原理图中的U6。与外部计算机通讯要进行电平转换,本设计本着低成本的设计原则测有采用232芯片,而是采用3极管进行电平转换,只此一项即可节约成本4块多钱。设计原理见图中Q1和Q2部分。

4. LED电子屏输出部分:这一部分主要负责将从串口发出的数据完美的发送到led显示屏上,从一个串口发送数据要发送到显示屏的每一行上,这就需要相应的译码控制电路来完,一般情况下这一部分电路是分两部分完成的,在控制部分只完成将数据线和时钟线进行分离,每分离出一对数据线和时钟线可以控制显示屏上的16行显示代码,而控制每一行的控制线的电路部分则放到显示屏去做。所以这里主要介绍一下控制系统的控制部分。从单片机出来一对数据然后经过4片74HC125将其分为8对数据线和控制线,这样本控制系统就可以控制16×8高度的显示屏。页16行的译码线则只需要从控制系统上引出4根线即可,这4根线到显示屏上后又会经过译码电路译成16选1行控制线。而向显示屏引出的还有数据锁存线和显示屏显示使能线。有了这些控制线和数据就可以控制整个LED显示屏的显示了。而本控制系统可以控制16×8高度1024点宽度的LED显示屏。这一部分电路见原理图中U5,U7,U8,U9,U10。

5. 存储部分:存储部分又分为两部分,一部分用于LED显示屏的显示代码的存储,一部分用于临时显示代码的存储。显示代码存储器采用SST39SF040,这是一颗FLASH芯片,掉电后数据不丢失。按一个汉字32个字节进行计算本系统可以存储16384个汉字。临时显示代码存储器采用STC62C256存储器,它是RAM芯片,数据掉电丢失,用于保存显示当时的数据。这一部分电路见原理图中U2,U3,U4部分。


6.节能降耗技术:由于采用了阵列式控制系统,故能够有效降低控制系统用于产生灰度造成的显示屏亮度的损耗,有利于提高显示屏的亮度,或者在同样的亮度条件要求下,降低显示屏的电流,从而达到节能降耗的效果。集中式控制系统,由于控制范围大,为了保持一定的刷新率,不得不采用降低扫描次数,减低亮度来形成灰度;由于阵列式控制系统控制范围小,可以大幅提高扫描次数,亮度损失随之变小。阵列式系统的扫描次数,可以达到136场以上,而集中式最多能达到42场。



LED电子屏控制系统硬设计也是源于产品使用环环境要求,全彩LED显示屏大多用于室内,户外环境需要面临着风吹,日晒,雨天或风雪等环境较为恶劣情况,这样的户外使用环境使得全彩LED显示屏控制系统的硬件设计相对严格许多,LED电子屏控制系统硬件的设计也是按照市场的需要而定。根据具体设备通讯要求,采用串口通讯技术,通过介绍端口通讯以及串口通讯协议的相关知识,实现控制系统与硬件设备部分的通讯,完成实现LED电子屏的文本信息传输功能,LED电子屏的技术控制是决定产品优劣的重要保证。
